深入解析两种流体振动型流量计的工作原理、性能差异及应用场景，为工业测量选型提供专业指导
工作原理对比
漩涡流量计包括：涡街流量计、旋进漩涡流量计等
旋进漩涡流量计

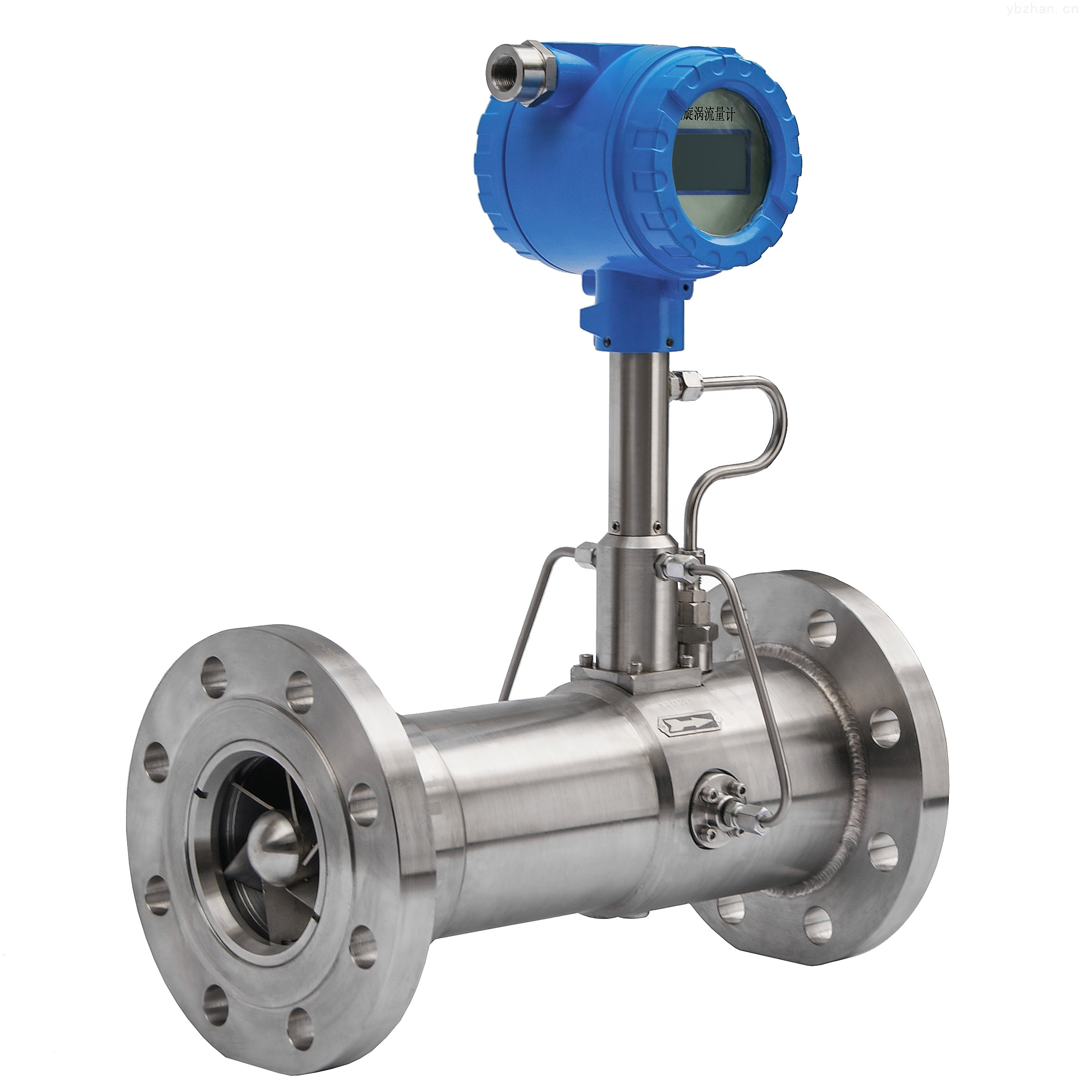

旋进漩涡流量计基于流体旋涡进动现象工作。当流体进入流量计后，通过螺旋形导流叶片形成旋涡流，在文丘里管状的收缩段加速，到达扩散段时减速并产生进动现象。传感器检测进动频率，该频率与流体流速成正比。
1起旋阶段
流体通过螺旋导流叶片形成强烈旋涡流
2加速阶段
旋涡流进入收缩段，流速加快
3进动阶段
在扩散段旋涡减速并产生进动现象
4检测阶段
传感器检测进动频率，计算流量

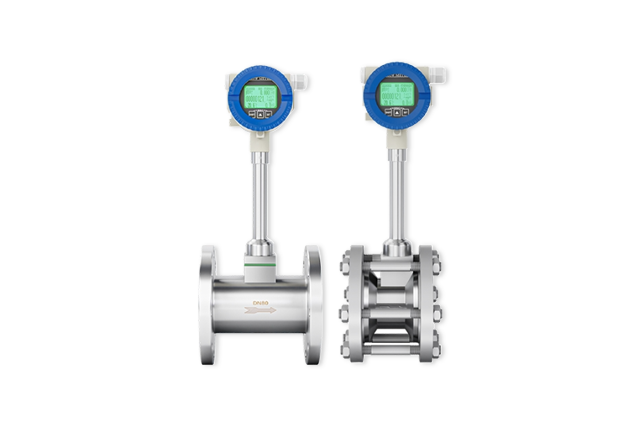

1、涡街形成
流体绕过三角柱发生体产生交替漩涡
2、频率检测
传感器检测漩涡释放频率
3信号处理
将频率信号转换为标准流量信号
4输出显示
显示瞬时流量和累计流量
对比维度 | 旋进旋进漩涡流量计 | 涡街流量计 |
工作原理 | 流体强制旋转后旋涡进动 | 流体绕过钝体产生卡门涡街 |
测量介质 | 主要用于气体（如天然气、空气） | 通用型：气体、液体、蒸汽均可 |
测量精度 | 气体测量精度高，一般±1.0%FS | 通常±1.0%~±1.5% |
管径范围 | 小口径为主（DN15~DN200） | 范围广，中小口径（DN15~DN300） |
量程比 | 10:1 ~ 15:1 | 10:1 ~ 20:1（较宽） |
压力损失 | 较大（是涡街的3-4倍） | 较小 |
抗振动干扰 | 较弱（漩涡进动易受管道振动影响） | 较强（部分型号带振动补偿） |
直管段要求 | 较低（通常前≥5D后≥3D） | 较高（通常前10D~20D后5D） |
介质洁净度 | 要求较低，可测轻微脏污介质 | 要求较高，怕颗粒物卡死 |
核心差异： 旋进漩涡流量计是气体测量专家，特别适合小口径、高压气体工况；涡街流量计则是通用型多面手，适用于气体、液体和蒸汽等多种介质。
优势与局限性分析
旋进漩涡流量计优势
• 小流量测量性能优异
• 安装直管段要求较低
• 高压气体测量能力强
• 对轻微脏污介质耐受性好
旋进漩涡流量计局限
• 压力损失较大
• 对管道振动敏感
• 主要限于气体测量
• 大管径应用受限
涡街流量计优势
• 介质适应性广（气/液/汽）
• 压力损失小
• 量程比较宽
• 抗振性能较好
涡街流量计局限
• 直管段要求高
• 对介质洁净度敏感
• 小流量测量能力有限
• 低流速气体测量困难
应用选型指南
优先选择旋进漩涡流量计的场景
✓小口径气体测量 - 特别是DN50及以下的天然气、压缩空气、煤气等贸易计量
✓高压气体工况 - 工作压力高于4MPa的气体管道，如CNG加气站、高压天然气管线
✓安装空间受限 - 流量计前后直管段不能满足涡街流量计要求的场合
✓低流速气体测量 - 需要在小流量下保持高精度的气体测量应用
优先选择涡街流量计的场景
✓蒸汽流量测量 - 饱和蒸汽或过热蒸汽流量测量的首选方案
✓液体流量测量 - 各种工业液体，特别是洁净液体的流量测量
✓振动环境 - 管道振动较大的位置，选用带振动补偿功能的型号
✓节能要求高 - 系统对压力损失敏感，希望降低运行能耗的场合
选型决策要点
选择合适的流量计时，应综合考虑以下因素：
介质类型： 气体优先考虑旋进漩涡，蒸汽/液体优先考虑涡街
流量范围： 低流速气体选旋进漩涡，宽范围测量选涡街
安装条件： 直管段有限选旋进漩涡，空间充足可选涡街
压力条件： 高压气体选旋进漩涡，低压系统选涡街（压损小）
环境条件： 振动大选带补偿的涡街，振动小两者均可
